Фото:

Назначение и технические данные

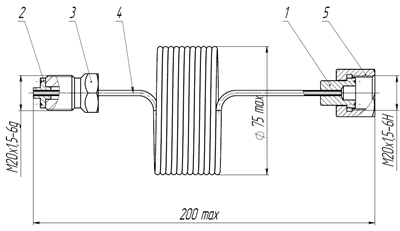

Рукав соединительный, модель 55004, применяется при измерении давления сред с температурой, выходящей за пределы рабочего диапазона температуры измерительного устройства. Для создания нормальных температурных условий соединение мембранного разделителя с измерительным прибором должно осуществляться либо через соединительный рукав, либо через подводящую трубку, которая устанавливается потребителем между точкой отбора давления и разделителем.

Характеристики(фото):

Фото:

Разделители мембранные предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред. агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.
Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

Технический характеристики:

Верхний предел измерения прибора, комплектуемого разделителем, МПа, (кгс/см2):

для мод. 5319, 5320, 5497 - 0,0,25-2,5 (0,25-25)
для мод. 5321, мод. 5322: 4-60 (40-600)

Фото:

Разделители мембранные предназначены для предотвращения попадания внутрь чувствительного элемента манометра измеряемой среды.

Технические характеристики:
Верхние пределы измерений приборов, устанавливаемых в комплекте с разделителем: 0,025...2,5МПа
Диаметр корпуса: 95мм
Материал диафрагмы: сталь SS 316
Материал корпуса: сталь SS 304
Присоединительный размер: М20х1,5 (база).
Рабочая температура от -30 до 60 °С;
Масса разделителя, не более: 2,5кг

Характеристики(фото):
